异构互联平台（RSimA）

平台概述

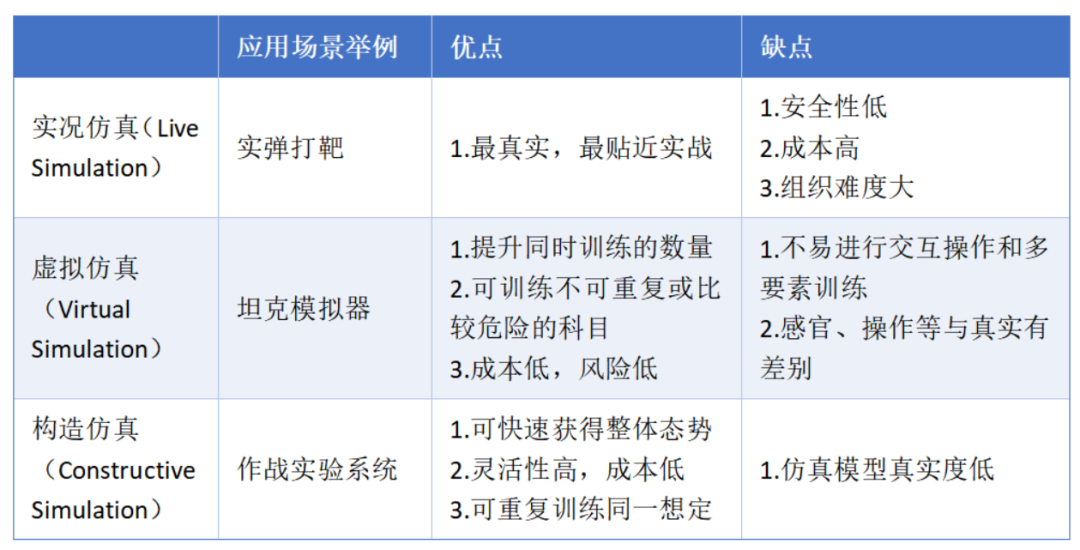

随着军事仿真技术的不断发展，构建LVC一体化仿真环境成为关键。异构互联平台（简称 RSimA）能够与平台级仿真平台、聚合级仿真平台、工程级仿真平台和信号级仿真平台实现互联、互通、互操作。可提供任务级和交战级相结合的多分辨率仿真服务支持。能够与武器装备总线和其他模训系统等异构系统互联，实现基于LVC架构的融合仿真。

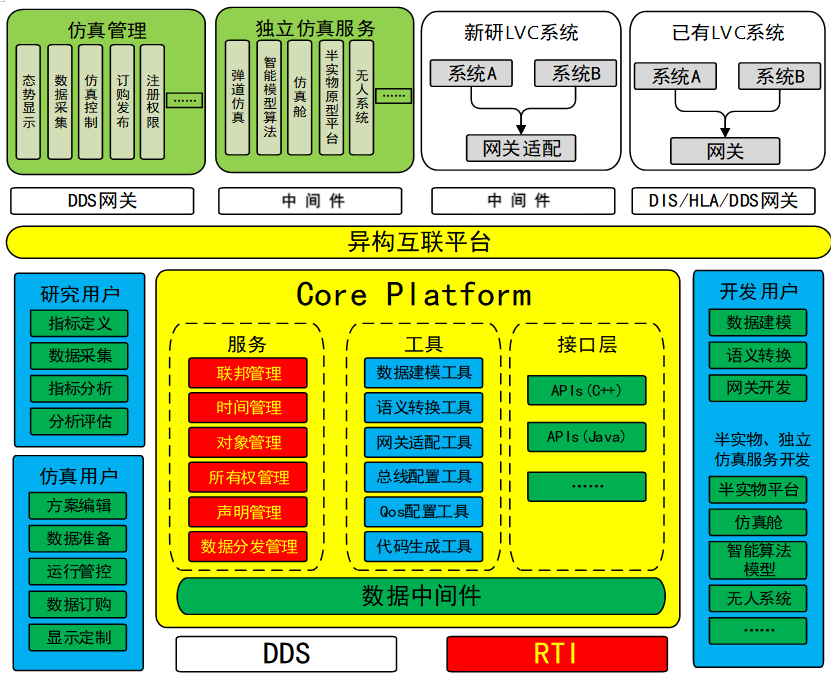

平台架构

公司在参考TENA、HLA和其他分布式计算软件产品的基础上，结合国内试验训练领域发展现状，充分利用当前最新的计算机软硬件技术，自主设计研发了RSimA异构互联平台。利用该平台，可以将各种地理上分布、功能上分离的试验训练资源（包括装备及平台、靶场仪器仪表、模拟器、仿真系统、各种指挥控制系统等）组合起来，形成一个综合的内外场联合试验训练环境，构造真实-虚拟-构造（LVC）等各类系统综合集成的试验训练系统，以逼真、经济、高效的方式完成联合作战所需要的试验与训练任务。


平台功能

♦ 提供登记注册、对象映射交互、时间管理、资源管理等统一的管理与控制服务；

♦ 通过中间件与指控系统、穿戴设备、图像生成器、三维虚拟军事仿真平台进行互联互操作；

♦ 通过网关与DIS、HLA、TENA等不同技术体制的仿真系统进行互联互操作；

♦ 支持各系统在时间、空间位置一致性。


平台业务流程


1 数据模型编辑

♦ 二次开发用户使用交互数据模型编辑管理工具编辑交互数据模型，并生成相应交互数据模型描述文件和接口文件。

♦ 支持多种常用数据结构，交互数据模型描述文件适用于C++、Java等多种编程语言。



2 数据模型编译

♦ 二次开发用户根据交互数据模型，使用交互数据模型编译工具生成代码和工程以实现交互数据发送和接收并进行编译和测试。

♦ 提供基于C++和Java语言接口的开发SDK，支持跨平台，功能包括通信总线、域参与管理和数据分发管理。



3 新建中间件

♦ 新建中间件主要完成各种总线和外部协议中间件的创建。

♦ 加载总线插件和外部协议插件；

♦ 根据选择的总线插件和外部协议插件创建对应的中间件工程。


4 数据映射

♦ 数据映射主要完成中间件实例结构体的展示，结构体数据项的连线，数据映射代码生成。

♦ 进行结构体数据项之间的关系连线；

♦ 生成数据映射代码；

♦ 保存和加载数据映射历史记录。



5 发布中间件

♦ 中间件发布主要完成中间件实例的自动编译以及中间件实例运行环境打包。

♦ 自动完成中间件实例的编译；

♦ 打包中间件实例的运行环境。

6 状态监控

♦ 状态监控主要完成远程控制中间件运行状态，远程监控中间件运行状态。

♦ 远程启动中间件实例的运行；

♦ 远程控制中间件实例的暂停和继续；

♦ 远程监控中间件实例的转发数据及数据量详情。




平台特点

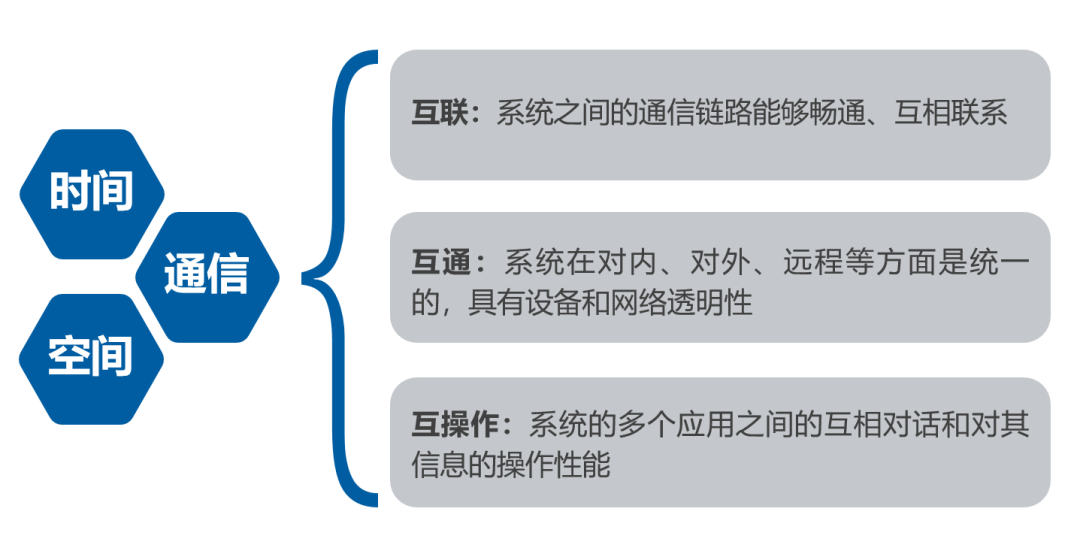

1 互联互通操作

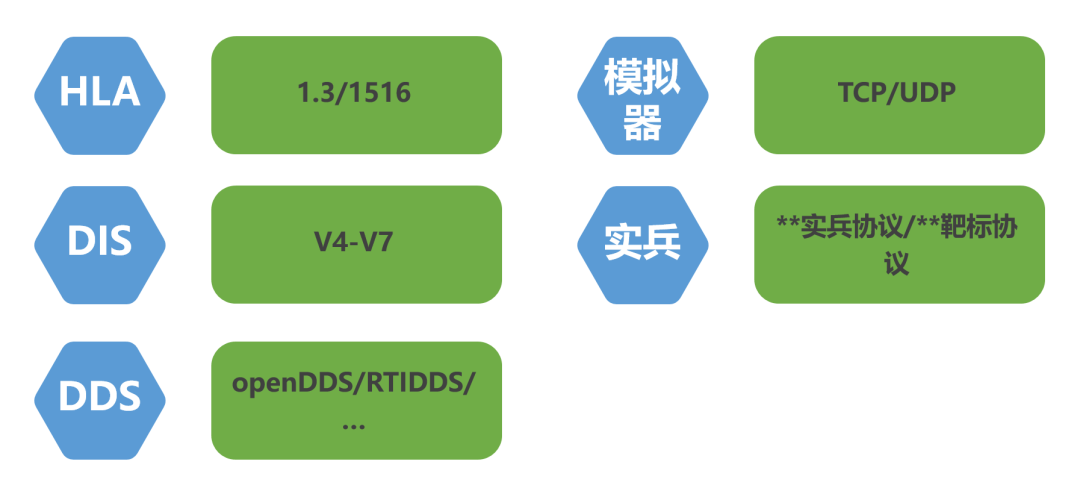

2 支持多种协议
